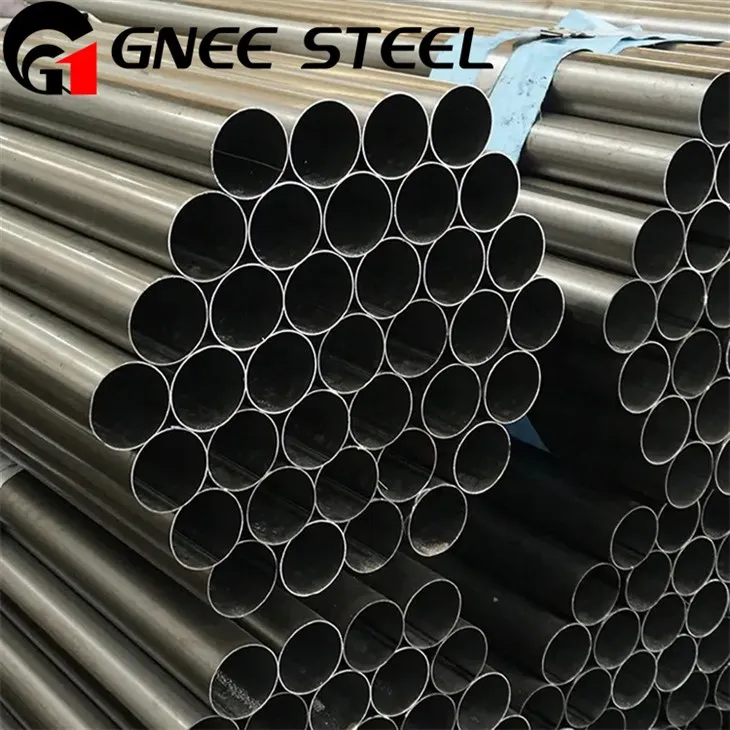

لوله بدون درز GH3044 برای موتورهای توربو

GH3044 آلیاژی با دمای{1} بالا است که به نام Inconel 713C نیز شناخته می‌شود. این یک سوپرآلیاژ{4}}نیکل است که دارای استحکام عالی در دمای بالا، مقاومت در برابر اکسیداسیون و مقاومت در برابر خزش است. این آلیاژ حاوی مقادیر قابل توجهی نیکل، کروم و آلومینیوم و همچنین مقادیر کمی از عناصر دیگر مانند آهن، کبالت و تیتانیوم است.



لوله GH3044 معمولاً در کاربردهایی که به مقاومت در برابر حرارت{1} بالا نیاز دارند، مانند توربین‌های گاز، اجزای هوافضا و کوره‌های صنعتی استفاده می‌شود. این لوله ها می توانند تا حدود 1100 درجه (2012 درجه فارنهایت) دما را تحمل کنند و در عین حال خواص مکانیکی خود را حفظ کنند.



چرا لوله های فولادی بدون درز برای موتورهای توربوشارژ بسیار مهم هستند؟

ساختار بدون درز لوله های فولادی GH3044 برای کاربردهای موتور توربوشارژ به دلایل زیر بسیار مهم است:

استحکام برتر: بر خلاف لوله های فولادی جوش داده شده، لوله های فولادی بدون درز ساختار دانه ای یکنواخت دارند و در نتیجه استحکام و دوام کلی بالاتری دارند. لوله های فولادی جوش داده شده دارای نقاط ضعف بالقوه در درزهای جوش هستند.

قابلیت اطمینان بیشتر: از بین بردن درزهای جوش، نقاط شکست احتمالی تحت فشار و تنش حرارتی بالا را از بین می برد و در نتیجه قابلیت اطمینان لوله فولادی را بهبود می بخشد.

مقاومت در برابر خوردگی قوی تر: عدم وجود درزهای جوش خطر حساسیت ناشی از جوشکاری را از بین می برد و از مشکل کاهش مقاومت در برابر خوردگی مواد جلوگیری می کند.

دقت ابعادی بالاتر: لوله های فولادی بدون درز را می توان در ابعاد دقیق تری ساخت که برای تجهیزات دقیق مانند موتورهای توربوشارژ بسیار مهم است.





دسته بندی	جزئیات
مقدمه	GH3044 یک آلیاژ مقاوم در برابر محلول-نیکل تقویت شده-بر پایه اکسیداسیون-است. این پلاستیسیته بالا و مقاومت حرارتی متوسط ​​زیر 900 درجه، همراه با مقاومت عالی در برابر اکسیداسیون، مهر زنی خوب و خواص جوشکاری را نشان می دهد. برای ساخت اجزای محفظه‌های احتراق اصلی موتور و پس‌سوزها و همچنین سپرهای حرارتی و تیغه‌های راهنما برای خدمات طولانی‌مدت زیر 900 درجه مناسب است.
ترکیب شیمیایی (%)	عنصر	حداقل	حداکثر
	نیکل (Ni)	تعادل	تعادل
	کروم (کروم)	23.50	26.50
	آهن (آهن)	-	4.00
	مولیبدن (Mo)	-	1.50
	کربن (C)	-	0.10
	مس (مس)	-	0.07
	آلومینیوم (Al)	0.50	-
	منگنز (Mn)	-	0.50
	گوگرد (S)	-	0.013
	سیلیکون (Si)	-	0.80
	تیتانیوم (Ti)	0.30	0.70
	فسفر (P)	-	0.013
	تنگستن (W)	13.00	16.00
خواص فیزیکی	چگالی: 8.89 گرم بر سانتی‌متر مربع
	نقطه ذوب: 1352-1375 درجه
برنامه های کاربردی	Aero{0}}لوله‌های شعله محفظه احتراق موتور، محفظه‌های پس سوز، فلپ‌های قابل تنظیم، اجزای ساختاری اتاق‌های احتراق توربین گاز، قطعات محفظه احتراق توربو-موتور، اجزای پس سوز.





ترکیب شیمیاییلوله Gh3044 با دمای بالا:

درجه	C	منگنز	سی	S	مس	Fe	نی	Cr
GH3044	حداکثر 0.10	حداکثر 0.5	حداکثر 0.80	حداکثر 0.013	-	حداکثر 4.0	تعادل	23.5 – 26.5



خصوصیات فیزیکی لوله GH3044

اموال	محدوده ارزش	واحد
استحکام کششی	115 - 234	MPa
قدرت تسلیم	23	MPa
ازدیاد طول	65	%
کاهش مساحت	-	%
انرژی ضربه (Akv)	-	J
سختی برینل (HBS)	123 - 321	-
سختی راکول (HRC)	30	-



خواص مکانیکی لوله GH3044

اموال	محدوده ارزش	واحد
استحکام کششی	231	MPa
قدرت تسلیم	154	MPa
ازدیاد طول	56	%
کاهش مساحت	-	%
انرژی ضربه (Akv)	-	J
سختی برینل (HBS)	235 - 268	-
سختی راکول (HRC)	30	-



رژیم حرارتی لوله GH3044

فرآیند
آنیل کردن
خاموش کردن
معتدل کردن
عادی سازی
خاموش کردن و تمپر کردن (Q&T)





1. مقاومت در برابر دمای بالا: لوله GH3044 یک آلیاژ مبتنی بر نیکل{2}}تقویت شده با محلول جامد با مقاومت عالی در برابر اکسیداسیون است. لوله نازک-GH3044 در دمای زیر 900 درجه دارای استحکام حرارتی متوسط ​​و شکل پذیری بالا است. علاوه بر این، لوله نازک-GH3044 عملکردهای مکانیکی خود را حتی در دماهای شدید پایدار و قابل اطمینان حفظ می‌کند.

2. مقاومت در برابر اکسیداسیون: به دلیل عدم وجود یک لایه اکسید متراکم، لوله GH3044 سرعت اکسیداسیون آهسته ای را نشان می دهد. این سرعت اکسیداسیون آهسته باعث می‌شود در محیط‌های اکسیدکننده با دمای بالا عملکرد خوبی داشته باشد.

3. مقاومت در برابر خوردگی: اجزای اصلی این آلیاژ عبارتند از نیکل، کروم و تنگستن. لوله GH3044 حتی در محیط های اکسید کننده، کاهنده یا خنثی خورده نمی شود و برای طیف وسیعی از رسانه ها بسیار مناسب است.

4. قابلیت جوشکاری: لوله GH3044 دارای عملکرد قابل اعتماد جوش آرگون و جوشکاری نقطه ای است. علاوه بر این، لوله GH3044 مقاومت خوبی در برابر مهر زنی، جوشکاری درز و لحیم کاری از خود نشان می دهد. بنابراین، لوله‌های GH3044 را می‌توان با استفاده از فرآیندهای اولیه جوشکاری/شکل‌دهی سازه متصل و تعمیر کرد.





کاربردهای GH3044 در موتورهای توربین

لوله فولادی بدون درز GH3044 برای ساخت اجزای{1}در دمای بالا در موتورهای توربین ایده آل است، از جمله:

منیفولدهای اگزوز و لوله های اگزوز: این لوله فولادی می تواند در برابر دماها و فشارهای شدید گازهای خروجی وارد شده به توربوشارژر مقاومت کند.

محفظه های پس سوز: در کاربردهای موتور جت، این آلیاژ برای اجزای{0}در دمای بالا در پس سوز استفاده می شود.

پوشش‌های محفظه احتراق: می‌توان از آن برای ساخت اجزای پوشش محفظه احتراق استفاده کرد که باید در محیط‌های{0}در دمای بالا مقاومت کنند.



Gnee Steel چهار عملیات سطحی را برای لوله های بدون درز GH3044 برای موتورهای توربو ارائه می دهد: ترشی کردن، پرداخت آینه ای، پرداخت و سندبلاست.



Gnee Steel عملیات حرارتی زیر را برای لوله های بدون درز GH3044 برای موتورهای توربو ارائه می دهد: بازپخت، محلول + پیری. علاوه بر این، Gnee Steel کار گرم و سرد را نیز انجام می دهد که نورد گرم و کشش سرد است.
