1. س: ASTM B407 UNS N08811 چیست و چرا این لوله بدون درز برای خدمات پتروشیمی با دمای بالا ترجیح داده می شود؟
A:
ASTM B407 مشخصات استاندارد برایلوله بدون درز نیکل-آهن-آلیاژ کروم. UNS N08811 (Incoloy 800HT) درجه حرارت بالا{3} ممتاز در این مشخصات است که دارای کربن، آلومینیوم و تیتانیوم کنترلشده برای افزایش قدرت خزش است.
ویژگی های کلیدی ASTM B407 UNS N08811 برای خدمات پتروشیمی:
| ویژگی | توضیحات |
|---|---|
| مشخصات | ASTM B407 (لوله نیکل بدون درز-آهن-آلیاژ کروم) |
| شماره UNS | N08811 (Incoloy 800HT) |
| فرم محصول | بدون درز (بدون درز جوش - برای-فشار،-دما بالا حیاتی است) |
| عملیات حرارتی | محلول آنیل شده در 1150-1200 درجه (2100-2190 درجه فارنهایت) + سرد شدن سریع |
| اندازه دانه | ASTM No. 5 یا درشت تر (برای مقاومت در برابر خزش ضروری است) |
ترکیب شیمیایی (عناصر کلیدی برای خدمات پتروشیمی):
| عنصر | مورد نیاز UNS N08811 | نقش در خدمات پتروشیمی |
|---|---|---|
| نیکل (Ni) | 30.0 – 35.0% | ثبات آستنیتی؛ در برابر کلرید SCC و کربوریزاسیون مقاومت می کند |
| کروم (کروم) | 19.0 – 23.0% | مقیاس محافظ Cr2O3 را تشکیل می دهد. در برابر اکسیداسیون و سولفیداسیون مقاومت می کند |
| کربن (C) | 0.06 – 0.10% | کنترل شده برای بارش کاربید (قدرت خزش) |
| آلومینیوم (Al) | 0.15 – 0.60% | مقاومت در برابر اکسیداسیون را افزایش می دهد. به قدرت خزش کمک می کند |
| تیتانیوم (Ti) | 0.15 – 0.60% | کاربیدها را تثبیت می کند. Ti(C,N) را برای قدرت خزش طولانی مدت- تشکیل می دهد |
| آهن (آهن) | تعادل | ماتریس مقرون به صرفه- |
چرا لوله بدون درز برای خدمات پتروشیمی حیاتی است:
لوله بدون درز داردبدون درز طولی جوش، حذف ضریب کارایی اتصال جوش (E=1.0) مورد نیاز کد مخازن تحت فشار. برای کاربردهای پتروشیمی در دمای بالا (مانند اصلاح متان بخار، ترک خوردگی اتیلن)، درز جوش در لوله جوش داده شده محل ارجح برای گسیختگی خزشی یا حمله کربوریزاسیون خواهد بود. ساخت و ساز بدون درز برای مخازن تحت فشار ASME بخش I و بخش VIII که بالای 650 درجه کار می کنند اجباری است.
چرا UNS N08811 (800HT) بیش از 800H (N08810) یا 800 (N08800):
| درجه | قدرت خزش در 800 درجه | کاربرد معمولی پتروشیمی |
|---|---|---|
| N08800 (800) | کم (بالای 600 درجه رتبه بندی نشده است) | بخشهای دمای پایین-< 600°C) |
| N08810 (800H) | خوب | خطوط انتقال SMR، TLE (750-850 درجه) |
| N08811 (800HT) | عالی | کویل های ترک اتیلن، منیفولدهای خروجی اصلاح کننده (850-950 درجه) |
غذای کلیدی:لوله بدون درز ASTM B407 UNS N08811 به دلیل ترکیبی از استحکام خزشی، مقاومت در برابر اکسیداسیون و ساخت و ساز بدون درز، ماده انتخابی برای سختترین کاربردهای پتروشیمی با دمای بالا است.
2. س: فرآیندهای پتروشیمی خاصی که در آن لوله بدون درز ASTM B407 UNS N08811 الزامی است چیست؟
A:
لوله بدون درز UNS N08811 برای چندین فرآیند حیاتی پتروشیمی که شرایط عملیاتی بیش از توانایی 800H یا فولادهای زنگ نزن استاندارد است، مشخص شده است.
کاربرد 1: کویل های کوره ترک اتیلن (لوله های پیرولیز)
| پارامتر | ارزش |
|---|---|
| فرآیند | کراکینگ حرارتی اتان، پروپان، نفتا به اتیلن |
| دما | 950–1050 درجه (1742–1922 درجه فارنهایت) |
| فشار | 2-5 بار (30-75 psi) |
| جو | هیدروکربن ها (C2-C5)، H2، بخار |
| حالت شکست بحرانی | پارگی خزش، کربوریزه شدن، گرد و غبار فلز |
چرا 800HT الزامی است:
کویل های ترک داغ ترین اجزای یک کارخانه اتیلن هستند. 800HT بالا Al+Ti (0.85-1.20%) ذرات پایدار Ti(C,N) را تشکیل می دهد که در برابر درشت شدن در 1000 درجه مقاومت می کنند و قدرت خزش برتر را در مقایسه با 800H ارائه می دهند. عمر سیم پیچ معمولی 8 تا 12 سال با 800HT در مقابل{10}}-6 سال با 800H است.
کاربرد 2: منیفولدها و پیگتیل های خروجی Steam Methane Reformer (SMR)
| پارامتر | ارزش |
|---|---|
| فرآیند | تولید هیدروژن با رفرمینگ بخار گاز طبیعی |
| دما | 800-900 درجه (1472-1652 درجه فارنهایت) |
| فشار | 15–35 بار (220–510 psi) |
| جو | H2، CO، CO2، H2O، CH4 |
| حالت شکست بحرانی | پارگی خزش، خستگی حرارتی، کربوریزاسیون |
چرا 800HT اجباری است (برای داغترین بخش ها):
پیگتیلهای خروجی بالاترین دما را در ساختار دانه درشت اصلاحکننده. 800HT (ASTM No. 5 دقیقه) تجربه میکنند و کاربیدهای کنترلشده استحکام خزشی لازم را فراهم میکنند. برای مقاطع کمتر شدید (750-800 درجه)، 800H ممکن است کافی باشد. بسیاری از نیروگاه های هیدروژن مدرن 800HT را برای تمام اجزای خروجی مشخص می کنند تا مواد را استاندارد کنند.
کاربرد 3: خروجی اولیه اصلاح کننده آمونیاک
| پارامتر | ارزش |
|---|---|
| فرآیند | تولید هیدروژن برای سنتز آمونیاک |
| دما | 800-900 درجه (1472-1652 درجه فارنهایت) |
| فشار | 20–40 بار (290–580 psi) |
| جو | H2، N2، NH3، H2O |
| حالت شکست بحرانی | نیتریداسیون، پارگی خزش |
چرا 800HT الزامی است:
اصلاح کننده های آمونیاکی با فشار جزئی نیتروژن بالا کار می کنند. محتوای بالای نیکل (30-35٪) 800HT در برابر نیتریداسیون (تشکیل نیتریدهای کروم شکننده) مقاومت می کند. فولادهای زنگ نزن استاندارد (310H) در عرض 2 تا 3 سال به دلیل نیتریداسیون شکننده می شوند.
کاربرد 4: مخروط ها و لوله های ورودی مبدل خط انتقال اتیلن (TLE).
| پارامتر | ارزش |
|---|---|
| فرآیند | خاموش کردن گاز ترک خورده برای توقف واکنش های ثانویه |
| دما (ورودی) | 850–950 درجه (1562–1742 درجه فارنهایت) |
| فشار | 5-10 بار (75-150 psi) |
| جو | هیدروکربن های ترک خورده، H2، بخار |
| حالت شکست بحرانی | خستگی حرارتی، پوسته شدن اکسیداسیون، خزش |
چرا 800HT اجباری است (بخش ورودی):
ورودی TLE بالاترین دما و شدیدترین چرخه حرارتی را تجربه می کند. 800مقاومت عالی در برابر خستگی حرارتی و استحکام خزش HT آن را به ماده ترجیحی تبدیل می کند. برای مقاطع دمای پایین تر TLE (خروجی)، 800H یا حتی 800 ممکن است قابل قبول باشد.
کاربرد 5: لوله های خروجی اصلاح کننده متانول
| پارامتر | ارزش |
|---|---|
| فرآیند | تولید متانول از گاز سنتز |
| دما | 800-900 درجه (1472-1652 درجه فارنهایت) |
| فشار | 20–50 بار (290–725 psi) |
| جو | H2، CO، CO2، CH3OH |
| حالت شکست بحرانی | خزش، حمله CO (کربورسازی) |
چرا 800HT مشخص شده است:
اصلاح کننده های متانول در شرایط مشابه SMR ها کار می کنند. 800HT استحکام خزش و مقاومت کربوریزه شدن لازم را برای خدمات طولانی مدت (8 تا 12 سال) فراهم می کند.
جدول خلاصه - انتخاب مواد بر اساس برنامه:
| برنامه | دما | درجه توصیه شده ASTM B407 |
|---|---|---|
| کویل های ترک اتیلن | 950-1050 درجه | N08811 (800HT) |
| پیگتیل خروجی SMR | 850-950 درجه | N08811 (800HT) |
| منیفولد خروجی SMR | 800-850 درجه | N08810 (800H) یا N08811 |
| خروجی اصلاح کننده آمونیاک | 800-900 درجه | N08811 (800HT) |
| بخش ورودی TLE | 850-950 درجه | N08811 (800HT) |
| بخش خروجی TLE | 600-800 درجه | N08810 (800H) |
| اصلاح کننده متانول | 800-900 درجه | N08811 (800HT) |
| لوله انتقال عمومی | 600-750 درجه | N08810 (800H) |
غذای کلیدی:لوله بدون درز ASTM B407 UNS N08811 برای شدیدترین کاربردهای پتروشیمی که در آن دما از 850 درجه فراتر می رود، در جاهایی که چرخه حرارتی شدید است، یا در جایی که خطرات کربوهیداسیون/نیتریداسیون بالا است، الزامی است. برای شرایط کمتر شدید، 800H ممکن است با هزینه کمتر قابل قبول باشد.
3. س: ASTM B407 UNS N08811 چگونه با مواد ریختهگری شده (مانند HK-40، HP-40) برای کویلهای کورههای ترک اتیلن مقایسه میشود؟
A:
کویل های کوره ترک اتیلن (لوله های پیرولیز) به طور سنتی ازریخته گری گریز از مرکزموادی مانند HK-40 (25Cr-20Ni)، HP-40 (25Cr-35Ni)، یا HP-40 اصلاح شده با نیوبیم و میکروآلیاژها. با این حال، ASTM B407 UNS N08811لوله بدون درز فرفورژهبه طور فزاینده ای برای این سرویس مشخص شده است.
مقایسه فرفورژه 800HT در مقابل ریختگی HK-40 / HP-40:
| اموال | ASTM B407 UNS N08811 (فرفورژه) | بازیگران HK-40 (25Cr-20Ni) | بازیگران HP-40 (25Cr-35Ni + Nb) |
|---|---|---|---|
| تولید | بدون درز (اکسترود شده + کشش سرد) | ریخته گری گریز از مرکز | ریخته گری گریز از مرکز |
| ریزساختار | دانه های ریز و هم محور | دانه های ستونی درشت | دانه های ستونی درشت |
| قدرت خزش (1000 درجه، 1000 ساعت) | ~ 15 مگاپاسکال | ~ 10 مگاپاسکال | ~ 18 مگاپاسکال |
| شکل پذیری (ازدیاد طول در RT) | 35–45% | 5–10% | 8–15% |
| مقاومت در برابر کربوریزاسیون | خوب (مقیاس Cr2O3) | متوسط | خوب (نیکل بالا + Nb) |
| قابلیت جوشکاری | عالی | ضعیف (پیش گرما + PWHT لازم است) | ضعیف (رویه های خاص) |
| تحمل نقص | بسیار کم (بدون درز، بدون نقص ریختگی) | متوسط (تخلخل انقباض ممکن است) | متوسط |
| حداکثر قطر | معمولاً کمتر یا مساوی 250 میلی متر OD | تا 1200 میلی متر OD | تا 1200 میلی متر OD |
| هزینه (نسبی) | 1.2-1.5× HP-40 | 1.0× خط پایه | 1.0× خط پایه |
مزایای فرفورژه 800HT نسبت به مواد ریخته گری:
| مزیت | توضیح |
|---|---|
| شکل پذیری بالاتر | 800HT (35-45٪ ازدیاد طول) بسیار انعطاف پذیرتر از ریخته گری HP-40 (8-15٪) است. این مقاومت در برابر خستگی حرارتی و تحمل شوک های حرارتی بهتری را فراهم می کند. |
| بدون نقص گچ | مواد ریختهگری میتوانند دارای تخلخل انقباضی، ریزترک یا آخال باشند. Wrought 800HT کاملاً متراکم است و چنین نقصی ندارد. |
| جوش پذیری برتر | 800HT را می توان با استفاده از روش های استاندارد GTAW با پرکننده ERNiCr-3 جوش داد. ریخته گری HP-40 به پیش گرمایش (150-250 درجه) و عملیات حرارتی پس از جوش نیاز دارد. |
| پرداخت سطح بهتر | سطح صاف لوله بدون درز رسوب کک را در مقایسه با سطوح{0}ریخته شده کاهش می دهد. |
| خواص یکنواخت | مواد فرفورژه دارای خواص ثابت در همه جهات هستند. مواد ریخته گری دارای خواص ناهمسانگرد است (در جهت دانه ستونی قوی تر). |
معایب فرفورژه 800HT در مقایسه با بازیگران:
| نقطه ضعف | توضیح |
|---|---|
| اندازه محدود | لوله بدون درز 800HT معمولاً به کمتر از یا مساوی 250 میلی متر OD محدود می شود. برای قطرهای بزرگتر (به عنوان مثال، 300-600 میلی متر OD)، مواد ریخته گری تنها گزینه هستند. |
| هزینه بالاتر | برای همان قطر، 800HT معمولاً 20 تا 50٪ گرانتر از HP{4}}40 بر اساس هر کیلوگرم است. |
| قدرت خزش کمتر در دماهای بسیار بالا (1050 درجه +) | در دماهای بالاتر از 1050 درجه، ریخته گری HP-40 با نیوبیم ممکن است قدرت خزش بالاتری نسبت به 800HT داشته باشد. |
راهنمای انتخاب کویل های ترک اتیلن:
| بخش کویل | دما | مواد توصیه شده | منطق |
|---|---|---|---|
| ورودی (دمای پایین تر) | 600-800 درجه | 800HT (فرور شده) | قدرت خزش خوب، جوش پذیری |
| بخش میانی- | 800-950 درجه | 800HT (فرفورژه) یا HP-40 | هر دو قابل قبول |
| خروجی (گرمترین) | 950-1050 درجه | HP-40 (ریخته گری) با Nb | قدرت خزش بالاتر در دمای اوج |
| کویل کامل (استانداردسازی) | 800-1000 درجه | 800HT (فرور شده) | جوش های فلزی غیر مشابه را از بین می برد |
مطالعه موردی – تبدیل کراکر اتیلن از HK-40 به 800HT:
یک کارخانه بزرگ اتیلن کویل های ترک HK-40 (عمر 5 ساله) خود را با لوله بدون درز ASTM B407 UNS N08811 جایگزین کرد. نتایج:
عمر کویل از 5 سال به 10 سال افزایش یافت (100٪ بهبود).
فرکانس دک کردن کاهش می یابد (سطح صاف تر).
خرابیهای جوش برطرف شد (بدون گچگیری-به-انتقال ایجاد شده).
تنش مجاز بالاتر، دیواره های نازک تر را امکان پذیر می کند و وزن سیم پیچ را تا 15 درصد کاهش می دهد.
غذای کلیدی: ASTM B407 UNS N08811 wrought seamless pipe is an excellent alternative to cast HP-40 for ethylene cracking coils up to 250 mm OD, particularly when weldability, ductility, and surface finish are priorities. For larger diameters or extreme temperatures (>1050 درجه)، مواد ریخته گری ممکن است همچنان ترجیح داده شوند.
4. س: الزامات جوشکاری و عملیات حرارتی پس از جوشکاری برای لوله بدون درز ASTM B407 UNS N08811 در ساخت کارخانه پتروشیمی چیست؟
A:
جوشکاری مناسب UNS N08811 برای خدمات پتروشیمی بسیار مهم است. برخلاف بسیاری از آلیاژهای با دمای بالا، 800HT به عملیات حرارتی پس از جوشکاری اجباری (PWHT) نیاز ندارد، اما باید مراحل خاصی را دنبال کرد.
فرآیندهای جوشکاری تایید شده برای 800HT:
| فرآیند | تعیین AWS | برنامه معمولی | مناسب بودن |
|---|---|---|---|
| GTAW (TIG) | GTAW | روت پاس، دیوار نازک (< 6 mm) | عالی |
| GMAW (MIG) | GMAW | پاس های پر و درپوش | خوب |
| SMAW (چوب) | SMAW | جوشکاری میدانی، تعمیرات | خوب |
| SAW (قوس غوطهور) | SAW | Heavy wall (>12 میلی متر)، ساخت مغازه | منصفانه (نیاز به کنترل شار دارد) |
توصیه های فلز پرکننده:
| فیلر فلزی | طبقه بندی AWS | زمان استفاده |
|---|---|---|
| ERNiCr-3 | A5.14 (Inconel 82) | رایج ترین– جوشکاری پتروشیمی عمومی |
| ERNiCrCoMo-1 | A5.14 (Inconel 617) | سرویس بالای 850 درجه (قدرت خزش بالاتر) |
| ENiCrFe-2 | A5.11 (الکترود چسب) | معادل SMAW ERNiCr-3 |
| ERNiFeCr-2 | A5.14 (منطبق با 800HT) | وقتی تطابق ترکیب حیاتی است (نادر) |
چرا ERNiCr-3 (Inconel 82) ترجیح داده می شود:
| ویژگی | بهره مند شوند |
|---|---|
| نیکل بالا (70٪ +) | انعطاف پذیری را فراهم می کند و با انبساط حرارتی 800HT مطابقت دارد |
| نیوبیم (2-3%) | از ترک خوردگی داغ در حین انجماد جلوگیری می کند |
| قدرت دمای بالا{0}}خوب | قدرت خزش سازگار با فلز پایه 800HT |
| به راحتی در دسترس است | پرکننده استاندارد برای جوشکاری آلیاژ نیکل |
پارامترهای جوشکاری (روش معمول GTAW):
| پارامتر | ارزش |
|---|---|
| دمای پیش گرم | لازم نیست (دمای اتاق قابل قبول است) |
| دمای بین گذر | کمتر یا مساوی 150 درجه (300 درجه فارنهایت) حداکثر |
| ورودی گرما | 0.5-1.5 کیلوژول بر میلی متر |
| گاز محافظ (GTAW) | 100% آرگون (یا Ar + 25% He برای مقاطع ضخیم تر) |
| برگشت-پاکسازی | مورد نیاز برای عبور ریشه (آرگون، 10-15 لیتر در دقیقه) |
| سرعت سفر | 80-150 میلی متر در دقیقه (بسته به ضخامت دیواره) |
| نوع الکترود | 2٪ تنگستن توریدار (EWTh-2) یا لانتانات |
| قطر الکترود | 2.4 میلی متر (3/32 اینچ) برای اکثر برنامه ها |
شرایط لازم برای عملیات حرارتی جوش (PWHT):
برای خدمات پتروشیمی PWHT 800HT استبه طور کلی مورد نیاز نیستتوسط کد ASME، ارائه شده است:
فلز پایه در حالت بازپخت شده با محلول است (همانطور که-عرضه شده است).
فلز پرکننده ERNiCr-3 یا معادل آن است.
دمای سرویس زیر 900 درجه است (بدون نگرانی برای ایجاد حساسیت).
هنگامی که PWHT توصیه می شود:
| موقعیت | نیاز PWHT | روش PWHT |
|---|---|---|
| Thick wall (>25 میلی متر) با مهار بالا | توصیه شده (کاهش تنش های پسماند) | 900-950 درجه برای 1 ساعت در 25 میلی متر، خنک شدن آهسته |
| خدمات با چرخه حرارتی شدید (به عنوان مثال، اتیلن TLE) | توصیه شده (بهبود شکل پذیری) | 900-950 درجه برای 1 ساعت، هوا خنک |
| ظرف پس از جوشکاری محلول آنیل می شود (مونتاژ پیچیده) | مورد نیاز | آنیل کامل محلول: 1150-1200 درجه + سرد شدن سریع |
| لوله کشی استاندارد پتروشیمی (بیشتر موارد) | لازم نیست | – |
مهم:اگر PWHT انجام می شود، باید از محدوده دمایی 550-750 درجه (1022-1382 درجه فارنهایت) اجتناب شود یا زمان های نگهداری به حداقل برسد، زیرا این محدوده می تواند کاربیدها را درشت کند. محدوده PWHT توصیه شده برای 800HT است900–950 درجه (1652–1742 درجه فارنهایت).
الزامات صلاحیت جوشکاری (بر اساس بخش IX ASME):
| صلاحیت | روش تست | پذیرش |
|---|---|---|
| سوابق صلاحیت رویه (PQR) | کشش، خمش، سختی | 515 مگاپاسکال UTS دقیقه، خمیدگی 180 درجه بدون ترک |
| صلاحیت عملکرد جوشکار (WPQ) | رادیوگرافی یا تست خم | بدون نقص در بخش IX |
| بررسی سختی | در سراسر جوش، HAZ، فلز پایه | کمتر یا مساوی 15 درصد تغییر نسبت به فلز پایه |
عیوب رایج جوشکاری و پیشگیری برای 800HT:
| نقص | علت | پیشگیری |
|---|---|---|
| ترک داغ (خط مرکزی جوش) | ورودی حرارت بالا + مهار | از ERNiCr-3 استفاده کنید (Nb از ترک خوردن جلوگیری می کند). کنترل دمای بین گذر |
| تخلخل | سپر ناکافی؛ فلز پایه کثیف | برگشت-پاکسازی؛ منطقه جوش تمیز؛ فلز پرکننده خشک |
| عدم فیوژن | حرارت ورودی کم؛ تکنیک نادرست | رویه واجد شرایط؛ سرعت مناسب سفر |
| آندرکات | جریان بیش از حد؛ زاویه الکترود اشتباه | کاهش جریان؛ زاویه حرکت 15 درجه را حفظ کنید |
| ترک خوردن دهانه | خاتمه ناگهانی | از چرخه پر کردن دهانه استفاده کنید. دهانه ها را آسیاب کنید |
الزامات بازرسی خدمات پتروشیمی:
| روش NDE | استاندارد | وسعت | پذیرش |
|---|---|---|---|
| بصری (VT) | ASME بخش V، ماده 9 | 100% | بدون ترک، زیر برش کمتر یا مساوی 0.4 میلی متر |
| رنگ نافذ (PT) | ASTM E165 | 100% جوش (خدمات حیاتی) | بدون نشانه های خطی |
| رادیوگرافی (RT) | ASME بخش V، ماده 2 | هر کد (معمولاً 100٪ برای اتصالات دسته A و B) | بدون ترک، بدون همجوشی/نفوذ ناقص |
| تست سختی | ASTM E18 | نمونه در هر روش | کمتر یا مساوی 35 HRC (در صورت نیاز NACE) |
پیشنهاد کلیدی برای تولیدکنندگان پتروشیمی:
از فلز پرکننده ERNiCr-3 (Inconel 82) استفاده کنیدبرای جوشکاری لوله ASTM B407 UNS N08811.
بدون PWHT مورد نیاز استبرای اکثر کاربردهای پتروشیمی (صرفه جویی در زمان و هزینه).
کنترل دمای بین گذرزیر 150 درجه برای جلوگیری از بارش کاربید.
بازگشت-پاکسازی مجوز ریشهبرای جلوگیری از اکسیداسیون و تخلخل.
واجد شرایط بودن روش های جوشکاریدر ASME بخش IX قبل از جوشکاری تولید.
5. س: حالت های رایج خرابی لوله بدون درز ASTM B407 UNS N08811 در خدمات پتروشیمی چیست و چگونه می توان از آنها جلوگیری کرد؟
A:
UNS N08811 با وجود ویژگیهای بسیار عالی در دمای بالا، در صورتی که طراحی، عملکرد یا شرایط ساخت به درستی کنترل نشود، میتواند در خدمات پتروشیمی با شکست مواجه شود. درک حالت های شکست، پیشگیری و افزایش عمر را ممکن می سازد.
حالت شکست 1: پارگی خزش (برآمدگی یا شکاف طولی)
| پارامتر | توضیحات |
|---|---|
| ظاهر | برآمدگی موضعی، رشد قطری یا ترک های طولی |
| مکان | به طور معمول در گرمترین بخش (به عنوان مثال، منطقه تابشی کوره) |
| ریزساختار | کاویتاسیون مرز دانه، درشت شدن کاربید، طویل شدن دانه |
علل:
دمای عملیاتی بالاتر از طراحی (حتی 10 تا 20 درجه به طور قابل توجهی عمر را کاهش می دهد)
افزایش فشار (شرایط ناراحت کننده)
Carbide coarsening after long-term service (>50000 ساعت)
ضخامت دیواره ناکافی برای شرایط واقعی
پیشگیری:
نصب نظارت بر دما (ترموکوپل، پیرومتر نوری)
شیرهای کاهش فشار را حفظ کنید
انجام ارزیابی عمر در 50% عمر طراحی (تکرار، سختی)
800HT را برای گرمترین بخشها در نظر بگیرید (قدرت خزش بالاتر از 800H)
روش بازرسی:اندازه گیری ابعاد (OD bulging)، ضخامت دیواره اولتراسونیک، تکرار برای کاویتاسیون.
حالت شکست 2: شکنندگی کربوریزاسیون
| پارامتر | توضیحات |
|---|---|
| ظاهر | سطح تیره و دوده ای؛ شکستگی شکننده؛ کاهش شکل پذیری |
| مکان | سطح شناسه (سمت فرآیند) |
| ریزساختار | کاربیدهای کروم داخلی؛ ماتریس خالی شده از کروم-. مغناطیسی (800HT کربن دار تبدیل به فرومغناطیسی می شود) |
علل:
ورود کربن از جو کوره (هیدروکربن ها، CO)
مقیاس اکسیدی آسیب دیده یا پوسته شده
کروم کم در سطح (لوله ترشی نشده-)
برخورد مستقیم با شعله
پیشگیری:
حفظ شرایط اکسیداسیون (بخار اضافی در ریفرمرها)
کنترل نرخ شروع{0}خاموش کردن (جلوگیری از شوک حرارتی به مقیاس)
سطح ترشی و غیرفعال شده را مشخص کنید (لایه -کروم تخلیه شده را حذف می کند)
تنظیم مناسب مشعل؛ سپرهای شعله نصب کنید
روش بازرسی:تجزیه و تحلیل کربن (تراشه های مته از ID)، آزمایش نفوذپذیری مغناطیسی، جریان گردابی.
حالت شکست 3: ترک خوردگی خستگی حرارتی
| پارامتر | توضیحات |
|---|---|
| ظاهر | ترک های ریز متعدد، معمولاً محیطی (در جوش یا غلظت تنش) |
| مکان | جوش انگشتان پا، گوشه های تیز، مناطق با محدودیت بالا |
| ریزساختار | ترک های فراگرانولار (معمولاً خستگی) |
علل:
شروع-خاموش/خاموش شدن مکرر (به عنوان مثال، پخت هفتگی در کوره های اتیلن)
Rapid temperature changes (>50 درجه در دقیقه)
غلظت تنش (تقویت جوش، انتقال تیز)
شکنندگی ناشی از- پیری طولانی مدت
پیشگیری:
در صورت امکان فرکانس چرخه را کاهش دهید
کنترل نرخ گرمایش/سرمایش (از نرخ رمپ سازنده پیروی کنید)
انتقال صاف؛ تراشیدن تقویت کننده جوش
از 800HT استفاده کنید (مقاومت در برابر خستگی حرارتی بهتر از 800H)
روش بازرسی:رنگ نافذ (PT) جوش و نقاط تمرکز تنش. همانند سازی فلز پایه
حالت خرابی 4: اکسیداسیون / ریزش دمای بالا-
| پارامتر | توضیحات |
|---|---|
| ظاهر | از دست دادن فلز، نازک شدن، سوراخ شدن سطح |
| مکان | سطح OD (سمت کوره) |
| ریزساختار | مقیاس نازک یا از دست رفته Cr2O3. اکسیداسیون داخلی |
علل:
محتوای کروم ناکافی (مواد خاموش-مشخصات - نادر)
جو بسیار اکسید کننده (هوای اضافی)
چرخه حرارتی (ریزش مقیاس به دلیل عدم تطابق انبساط)
بخار-افزایش اکسیداسیون (در ریفرمرها)
پیشگیری:
بررسی شیمی مواد (کروم بیشتر یا مساوی 19%)
جو کوره را کنترل کنید (از هوای بیش از حد خودداری کنید)
از 800HT استفاده کنید (Al بالاتر چسبندگی مقیاس را بهبود می بخشد)
برای خدمات فوق العاده، پوشش آلومینیومی را در نظر بگیرید
روش بازرسی:بصری (شرایط مقیاس)، ضخامت دیواره اولتراسونیک (از دست دادن فلز).
حالت شکست 5: حمله سولفیداسیون (در خوراک های حاوی گوگرد)
| پارامتر | توضیحات |
|---|---|
| ظاهر | مقیاس لایه ای، شکننده؛ نازک شدن فلز |
| مکان | OD یا ID بسته به منبع گوگرد |
| ریزساختار | سولفیدهای آهن-نیکل (نقطه ذوب پایین) |
علل:
محتوای گوگرد بالا در خوراک (به عنوان مثال، کراکینگ نفتا)
کاهش اتمسفر (گوگرد اکسید نشده به SO2)
کروم کم در سطح (مقیاس آسیب دیده)
پیشگیری:
محدود کردن گوگرد در خوراک (در صورت لزوم پیش تصفیه)
حفظ شرایط اکسید کننده (بخار اضافی)
از سالم بودن مقیاس Cr2O3 اطمینان حاصل کنید (جلوگیری از پوسته شدن حرارتی)
روش بازرسی:بصری (مقیاس سولفید)، تجزیه و تحلیل شیمیایی مقیاس.
جدول مقایسه حالت شکست:
| حالت شکست | عمر سرویس معمولی | روش بازرسی | پیشگیری |
|---|---|---|---|
| پارگی خزش | 8 تا 12 سال (طراحی) | بعدی، UT، تکرار | کنترل دما، ارزیابی عمر |
| کربوریزاسیون | 5-10 سال | آنالیز کربن، مغناطیسی | یکپارچگی مقیاس، سطح ترشی |
| خستگی حرارتی | متغیر (چرخه-وابسته) | PT، تکرار | نرخ های شیب دار کنترل شده، انتقال صاف |
| اکسیداسیون / پوسته پوسته شدن | 10-15 سال | بصری، ضخامت دیواره UT | کنترل جو، پوشش |
| سولفیداسیون | 2-5 سال (در صورت شدید) | بصری، تجزیه و تحلیل مقیاس | پیش تصفیه خوراک، جو اکسید کننده |
روش ارزیابی عمر برای لوله-خدمات 800HT:
بررسی داده های عملیاتی- دما، فشار، تاریخچه چرخه.
بازرسی بصری- برآمدگی، ترک خوردگی، وضعیت مقیاس.
اندازه گیری ابعاد- OD و ID (ضخامت دیوار) در چندین مکان.
تست سختی- افزایش سختی نشان دهنده کربور شدن است. کاهش سختی نشان دهنده پیری بیش از حد است.
همانندسازی (متالوگرافی میدانی)- کاویتاسیون مرز دانه نشان دهنده آسیب خزش است.
تجزیه و تحلیل کربن– تراشه ها را از سطح ID سوراخ کنید (برای ارزیابی کربوریزاسیون).
محاسبه عمر باقیمانده– استفاده از پارامتر لارسون{0}}میلر یا منحنی های خزش سازنده.
توصیه های نگهداری پیشگیرانه برای کارخانه های پتروشیمی:
| اقدام | فرکانس |
|---|---|
| بازرسی بصری لوله کشی بحرانی | هر نوبت (1-2 سال) |
| اندازه گیری ضخامت دیوار (UT) | هر چرخشی |
| نافذ رنگ (PT) جوش | هر چرخشی (یا بیشتر برای سرویس چرخه ای) |
| تکرار (ارزیابی آسیب خزشی) | در 50٪ عمر طراحی، سپس هر 2-3 سال |
| پایش دما ( ثبت داده ها ) | مستمر |
| بررسی شرایط عملیاتی (انحراف از طراحی) | فصلنامه |
پیشنهاد کلیدی برای اپراتورهای پتروشیمی:
پارگی خزشرایج ترین حالت خرابی درازمدت- است – مدیریت دما.
کربوریزاسیونخزش را تسریع می کند - مقیاس محافظ را حفظ کنید.
خستگی حرارتییک نگرانی در خدمات چرخه ای - کنترل نرخ رمپ است.
ارزیابی زندگی را انجام دهیددر 50٪ عمر طراحی برای برنامه ریزی جایگزین.
ارتقا به 800HT را در نظر بگیریدبرای تعویض لوله در گرم ترین بخش ها.

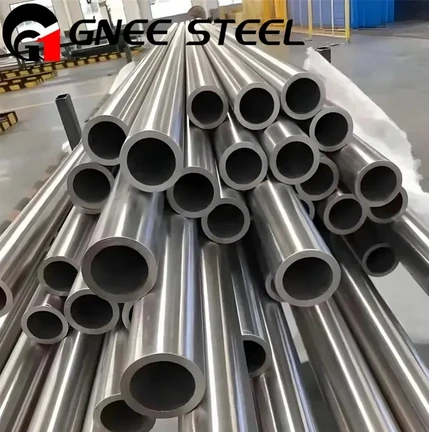

با درک این حالت های خرابی و اجرای استراتژی های بازرسی و پیشگیری مناسب، لوله بدون درز ASTM B407 UNS N08811 می تواند به عمر طراحی خود 8 تا 12 سال (یا بیشتر) در خدمات پتروشیمی نیازمند دست یابد.
