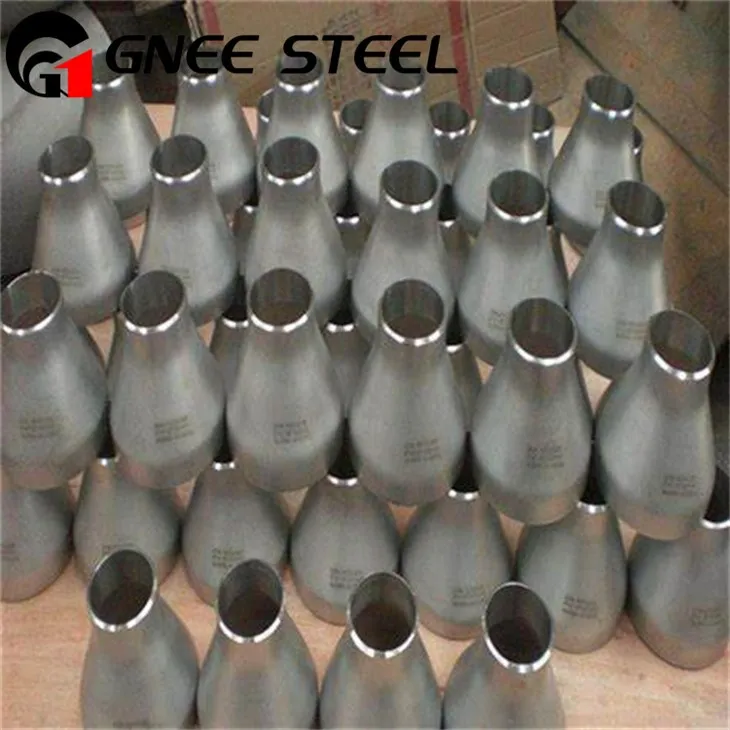

اتصالات لوله اینکونل آلیاژی 601





مشخصات	ASTM B366 / ASME SB366
نمرات	اینکونل 601
ابعاد	ASME/ANSI B16.9
اندازه ها	1/8 اینچ NB تا 28 اینچ NB
تایپ کنید	بدون درز، جوش داده شده، ساخته شده
شعاع خمشی	R=1D، 2D، 3D، 5D، 6D، 8D، 10D یا سفارشی
ضخامت دیوار	Sch 5s، 10s، 40s، 80s، 160s، XXS یا سفارشی (تا 50 میلی متر)





ترکیب شیمیایی اتصالات Inconel 601

عنصر	وزن (%)
نیکل (Ni)	58.0 - 63.0
کروم (کروم)	21.0 - 25.0
آهن (آهن)	تعادل
کربن (C)	حداکثر. 0.10
منگنز (Mn)	حداکثر. 1.0
سیلیکون (Si)	حداکثر. 0.50
گوگرد (S)	حداکثر. 0.015
مس (مس)	حداکثر. 1.0
آلومینیوم (Al)	1.0 - 1.7



خواص مکانیکی اتصالات UNS N06601

اموال	ارزش
تراکم	8.1 گرم بر سانتی متر مکعب
نقطه ذوب	1411 درجه (2571 درجه فارنهایت)
استحکام کششی	550 مگاپاسکال (80000 psi) دقیقه
قدرت تسلیم	205 مگاپاسکال (30000 psi) دقیقه
ازدیاد طول	30% دقیقه
سختی (برینل)	130 HB



خواص فیزیکی اتصالات جوش اینکونل 601

خواص	ارزش ها
محدوده ذوب	درجه F	2480-2571
	درجه	1360-1411
گرمای ویژه	70 درجه فارنهایت، Btu/lb- درجه فارنهایت	0.107
	21 درجه، J/kg- درجه	448
تراکم	پوند/اینچ	0.293
	Mg/m³	8.11
نفوذپذیری	200 oersted (15.9 kA/m)
	76 درجه فارنهایت (24 درجه)	1.003
	-109 درجه فارنهایت (-78 درجه)	1.004
	-320 درجه فارنهایت (-196 درجه)	1.016
دمای کوری	درجه F	<-320
	درجه	<-196



محدوده دمای سه راهی Inconel 601

محدوده دما
درجه C	درجه F
870 - 1230	1600 - 2250





OD (mm)	لوله WT (میلی متر)	SCH
13.72	1.65	10S
17.15	3.20	80S
21.34	2.11	10S
42.16	2.77	160
13.72	2.24	40S
21.34	2.77	40S
168.28	18.26	160
219.08	18.23	120
33.40	3.38	40S
42.16	2.77	10S
48.26	3.68	40S
60.33	8.74	160
73.03	5.16	40S
114.30	3.05	10S
73.03	3.05	10S
88.90	5.49	40S
219.08	12.78	80S
101.60	5.74	40S



اندازه اتصالات آلیاژی 601 Buttweld

اشکال اتصالات لوله	محدوده اندازه اتصالات لوله		جدول زمانی اتصالات جوش لب به لب	استانداردهای ابعاد
	اتصالات لوله بدون درز	اتصالات لوله جوشی
خم برگشتی اینکونل	1/8 اینچ NB تا 8 اینچ NB		SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, تا حداکثر 160	ASME B16.9، ANSI B16.9، ASME B16.28، ANSI B16.28، ANSI B16.25، MS SP 75
تی اینکونل	1/8 اینچ NB تا 24 اینچ NB	تا 42 اینچ NB
کاهنده های اینکونل	1/8 اینچ NB تا 24 اینچ NB	تا 42 اینچ NB
کلاه های انتهایی اینکونل	1/8 اینچ NB تا 24 اینچ NB	تا 42 اینچ NB
نیپل اینکونل سوئیج	2 1/16 اینچ تا 30 اینچ
آرنج اینکونل - 45، 90 و 180 درجه	1/8 اینچ NB تا 24 اینچ NB	تا 42 اینچ NB
اینکونل کراس	1/8 اینچ NB تا 8 اینچ NB





وزن (کیلوگرم)	ابعاد (میلی متر)
18.0	2.0 X 1219 X 3048
10.8	1.2 X 1219 X 3048
8.1	0.9 X 1219 X 3048
6.3	0.7 X 1219 X 3048
28.6	3.18 X VARIOUS ANN
27.0	3 X 1200 X 3000
14.4	1.6 X 1200 X 3048
4.5	0.5 X 1000 X 2000



نمودار وزن Werkstoff NR. 2.4851 پایان خرد

NPS	وزن	W.T		O.D
	پوند/فوت	در	میلی متر	در	میلی متر
3	7.576	0.216	5.486	3.500	89
	10.253	0.300	7.620
1 1/2	2.718	0.145	3.683	1.900	48
	3.361	0.200	5.080
1	1.679	0.133	3.378	1.315	33
	2.172	0.179	4.547
3/4	1.131	0.113	2.870	1.050	27
	1.474	0.154	3.912
1/2	0.851	0.109	2.769	0.840	21
	1.088	0.147	3.734
2	3.653	0.154	3.912	2.375	60
	5.022	0.218	5.537
1 1/4	2.273	0.140	3.556	1.660	42
	2.997	0.191	4.851
2 1/2	5.793	0.203	5.516	2.875	73
	7.661	0.276	7.010





انواع اتصالات لوله اینکونل 601

UNS N06601 خمهای برگشتی با شعاع کوتاه

زانوهای لوله شعاع کوتاه ASTM B366 UNS N06601

خم های برگشتی با شعاع بلند NICR23FE

اینکونل 601 آرنج کاهش دهنده

WNR 2.4851 کراس

انتهای خرد ASTM B366

Werkstoff NR. 2.4851 نوک پستان

سه راهی نابرابر ASTM SB 366

درپوش لوله UNS N06601

کاهنده متحدالمرکز ASTM B366 UNS N06601

اتصالات لوله یقه NICR23FE

کوپلینگ اینکونل 601



Gnee Steel عملیات حرارتی زیر را برای اتصالات لوله Inconel Alloy 601 ارائه می دهد: بازپخت، محلول + پیری. علاوه بر این، Gnee Steel کار گرم و سرد را نیز انجام می دهد که نورد گرم و کشش سرد است.
