اتصالات لوله Incoloy Alloy 800
سایز: 1/8 تا 2 اینچ
رتبه بندی فشار: 3000 psi - 10،000 psi
موضوعات: NPT، BSPT، BSPP
1.4876 اتصالات لوله جوشی Incoloy 800 و نوک سینه های لوله
سایز: 24 تا 96 یا سفارشی
رتبه بندی فشار: 3000 psi - 10،000 psi
موضوعات: NPT، BSPT، BSPP
به عنوان یک تامین کننده و تولید کننده پیشرو در چین، GNEE Steel محصولات آلیاژی مبتنی بر نیکل{0}مقرون به صرفه- را ارائه می دهد.
- ارسال ایمیل-:ss@gneesteel.com
- تلفن:+8615824687445

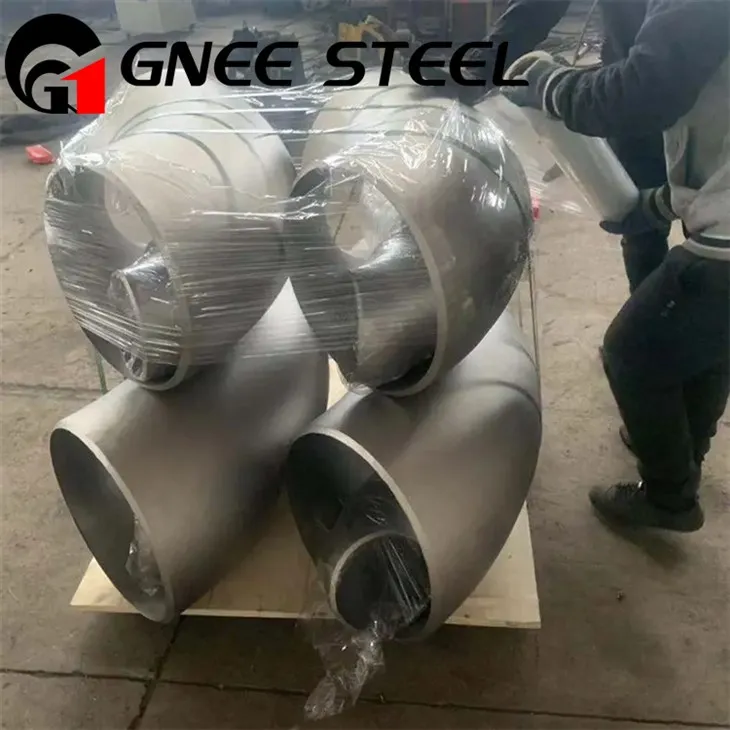

اتصالات لوله Incoloy Alloy 800توضیحات
اتصالات لوله GNEE Incoloy Alloy 800
اتصالات لوله آلیاژی Incoloy 800 یک آلیاژ نیکل-آهن-کروم است که به دلیل استحکام استثنایی و مقاومت در برابر دماهای بالا، اکسیداسیون و خوردگی شناخته شده است. آنها برای کاربردهای سخت در صنایع شیمیایی، پتروشیمی و کوره های صنعتی مناسب هستند. ملاحظات کلیدی شامل تفاوت بین گریدهای مختلف (800، 800H، و 800HT)، خواص مکانیکی دمای بالا، و خواص خاص مقاومت در برابر خوردگی، مانند مقاومت در برابر ترک خوردگی تنش کلرید است.
انواع و کاربردها
Incoloy 800: مناسب برای کاربردهای معمولی در دمای بالا تا حدود 1500 درجه فارنهایت (816 درجه).
Incoloy 800H و 800HT: مناسب برای کاربردهایی که به مقاومت خزش و گسیختگی عالی در دماهای بالا نیاز دارند. تفاوت اصلی این است که 800H محتوای کربن بالاتری دارد، در حالی که 800HT دارای محتوای آلومینیوم و تیتانیوم بالاتری است که مقاومت دمایی بالا را افزایش میدهد.
کاربردهای صنعتی: در کوره های صنعتی، مبدل های حرارتی و کراکرهای هیدروکربنی استفاده می شود.
فرآوری شیمیایی و پتروشیمی: به دلیل مقاومت در برابر خوردگی و عملکرد دمایی{0} بالا، به طور گسترده در این صنایع استفاده می شود.
Incoloy آلیاژ 800 مشخصات اتصالات لوله
مشخصات اتصالات لوله جوش لب به لب آلیاژ Incoloy 800/800H/800HT
مشخصاتASTM B366 / ASME SB366
ابعادASME/ANSI B16.9، ASME B16.28، MSS{2}}SP-43، MSS SP-79
اندازه1/8 اینچ NB تا 48 اینچ NB. (بدون درز و 100% ایکس-جوش داده شده با اشعه، ساخته شده)
تایپ کنیدبدون درز / جوش داده شده / ساخته شده
شعاع خمشیR=1D، 2D، 3D، 5D، 6D، 8D، 10D یا سفارشی
ضخامتSch 5s، Sch 10s، Sch 40s، Sch 80s، Sch 160s، Sch XXS
درجه800 / 800H / 800HT UNS (N08800، N08810، N08811)، DIN (1.4876، 1.4958، 1.4959)
Incoloy آلیاژ 800 مشخصات اتصالات لوله
ترکیب شیمیایی اتصالات لوله اینکونل 800
| عنصر | اینکونل 800 | اینکونل 800H | اینکونل 800HT |
|---|---|---|---|
| نیکل (Ni) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| کروم (کروم) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| آهن (آهن) | تعادل | تعادل | تعادل |
| کربن (C) | کمتر یا مساوی 0.10 | 0.05 – 0.10 | 0.06 – 0.10 |
| آلومینیوم (Al) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| تیتانیوم (Ti) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
خواص مکانیکی اتصالات Inconel 800
| اموال | اینکونل 800 | اینکونل 800H | اینکونل 800HT |
|---|---|---|---|
| مقاومت کششی (دقیقه) | 520 مگاپاسکال | 450 مگاپاسکال | 500 مگاپاسکال |
| قدرت بازده (0.2٪ جبران) | 205 مگاپاسکال | 170 مگاپاسکال | 210 مگاپاسکال |
| ازدیاد طول (دقیقه) | 30% | 35% | 30% |
| سختی (حداکثر) | راکول بی 90 | راکول بی 88 | راکول بی 88 |
انواع اتصالات لوله آلیاژی 800 بدون رنگ
طیف گسترده ای از اتصالات Inconel 800
Gnee Steel طیف گسترده ای از اتصالات Inconel 800 را برای رفع نیازهای کاربردی مختلف در طیف گسترده ای از صنایع تولید و عرضه می کند. اتصالات ما در انواع پیکربندیها، رتبهبندیهای فشار و استانداردها موجود است که عملکرد قابل اعتمادی را در محیطهای{2}در دمای بالا و خورنده تضمین میکند.
لب به لب-اتصالات جوش (ASME B16.9)
این اتصالات که برای ادغام یکپارچه در سیستمهای لولهکشی جوش داده شده طراحی شدهاند، دارای سطح داخلی صافی هستند که مقاومت جریان را به حداقل میرساند، و آنها را برای کاربردهای-فشار{{1} و دمای بالا ایدهآل میکند.
آرنج 90 درجه و 45 درجه (شعاع بلند و کوتاه)
سه راهی برابر و کاهش دهنده
کاهنده های متحدالمرکز و خارج از مرکز
کلاه های انتهایی
پایان های خرد
اتصالات جوش سوکت (ASME B16.11)
اتصالات جوش سوکت برای سیستمهای لولهکشی با قطر کوچک-با فشار بالا ایدهآل هستند و اتصال قوی و ضد نشتی مناسب برای کاربردهای شیمیایی و نیروگاهی ارائه میدهند. زانوهای جوش سوکت
سه راه
اتصالات کامل و نیمه
کلاه
اتصالات رزوه ای (ASME B16.11)
اتصالات رزوهای برای مونتاژ و جداسازی آسان در سیستمهای فشار کم- و-متوسط طراحی شدهاند و برای نصب فشرده یا موقت در لولهکشی فرآیند ایدهآل هستند.
آرنج های نخ دار
سه راه
قرقره ها
دوشاخه ها
بوشینگ ها
فشار{0}}ردهبندی دما برای اتصالات کاهنده بدون درز آلیاژی ۸۰۰ (psig)
| دما | کلاس فشار 150 | کلاس فشار 300 | |||||
|---|---|---|---|---|---|---|---|
| درجه F | درجه | ¼ - 1 اینچ | 1¼ - 2 اینچ | 2½ - 3 اینچ | ¼ - 1 اینچ | 1¼ - 2 اینچ | 2½ - 3 اینچ |
| -20 تا 150 | -29 تا 66 | 300 | 2000 | 1500 | 1000 | (توجه: رتبه بندی کلاس 300 به نظر می رسد در این داده ها از 1¼ اینچ شروع می شود) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
نمودار تحمل پایان خرد Inconel 800
| آلیاژ 800 اتصالات تحمل | کاهنده & Lap Joint پایان خرد |
سه راهی آرنج و لوله |
درپوش انتهای لوله | |||
|---|---|---|---|---|---|---|
| اندازه لوله معمولی ASME B16.9 | شناسه در پایان |
OD در Bevel |
آلیاژ 800 اتصالات ضخامت دیوار T | بیش از-همه طول H |
مرکز-تا-پایان بعد A ,C ,B |
بیش از-همه طول F |
| 1/2 تا 2-1/2 | +0.06 | نه کمتر از 87.5٪ از ضخامت اسمی |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 به 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 5 تا 8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| 10 تا 18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| 20 تا 24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26 تا 30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| 32 تا 48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
درباره فولاد Gnee
Gnee Steel در تولید و فروش انواع آلیاژهای مبتنی بر نیکل، از جمله نیکل 201، نیکل 202، Hastelloy C{15}}276، Hastelloy C-22، Hastelloy B، Hastelloy C-4، اینکونل آلیاژ 600، Inconel 627، Inconel تخصص دارد. X-750، آلیاژ Incoloy 800، Incoloy 800H/HT، Incoloy 825، Monel Alloy 400، Monel K500 و آلیاژهای با دمای بالا. محصولات Gnee Steel به طور گسترده در کاربردهای هوافضا، شیمیایی، برق، خودرو و انرژی هسته ای استفاده می شود. ما همچنین راه حل های آلیاژی سفارشی متناسب با نیازهای مشتری را ارائه می دهیم. برای سؤالات قیمت آلیاژ یا راه حل های آلیاژی سفارشی، لطفاً برای قیمت گذاری با ما تماس بگیریدss@gneesteel.com.
تگ های محبوب: اتصالات لوله 800 آلیاژی incoloy، تامین کنندگان اتصالات لوله آلیاژی 800 چین, صفحه آلیاژ 800, نوار گرد incoloy 825, ویژگی آلیاژ incoloy, Incoloy Ally Ingot, خطر آلیاژ Incoloy, زبری آلیاژ بی رنگ
