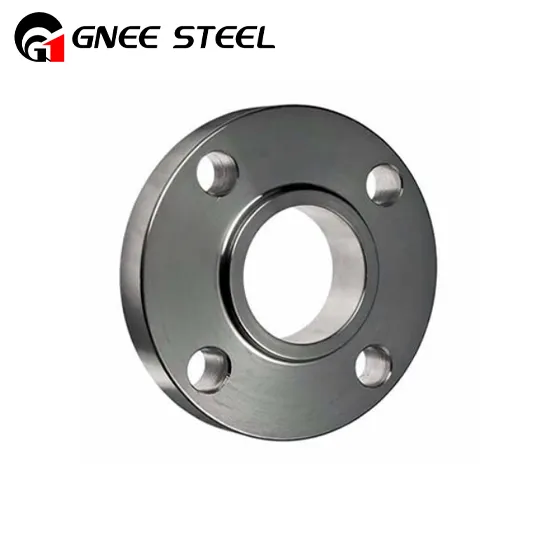

لغزش بر روی فلنج
به عنوان یک تامین کننده و تولید کننده پیشرو در چین، GNEE Steel محصولات آلیاژی مبتنی بر نیکل{0}مقرون به صرفه- را ارائه می دهد.
- ارسال ایمیل-:ss@gneesteel.com
- تلفن:+8615824687445
فلنج های لغزنده (SO) نوعی فلنج هستند که دارای یک صفحه صاف در سطح آب بندی هستند و معمولاً در کاربردهای کم فشار استفاده می شوند. به آنها «لغزش» میگویند زیرا میتوان آنها را به راحتی روی انتهای لوله یا اتصالات بلغزد و سپس در جای خود جوش داد. آنها همچنین دارای یک قطر داخلی خسته کننده هستند که با قطر بیرونی لوله مطابقت دارد و به جریان روان مایعات یا گازها اجازه می دهد.
| نوع محصول | فلنج لوله لغزنده، فلنج ASME 16.5 Slip On / فلنج SORF |
|---|---|
| اندازه | ½ اینچ (15 NB) تا 48 اینچ (1200 NB) |
| کلاس | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 etc. |
| لغزش فولاد ضد زنگ روی فلنج | ASTM A 182٪ 2c A 240 F 304٪ 2c 304L٪ 2c 304H٪ 2c 316٪ 2c 316L٪ 2c 316Ti ٪ 2c 310٪ 2c 310S٪ 2c 321٪ 2c 321H٪ 2c 317٪ 2c 347٪ 2c 347H٪ 2c904L |
| لغزش فولاد کربنی روی فلنج ها | ASTM ٪ 2f ASME A٪ 2fSA 105 ASTM 2f ASME A 350 ٪ 2c ASTM A 181 LF 2 ٪ 2f A516 Gr.70 A36٪ 2c A694 F42٪ 2c F46٪ 2c F52٪ 2c F60٪ 2c F65 ٪ 2c F70 |
| لغزش فولاد آلیاژی روی فلنج | ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
| لغزش فولادی دوبلکس روی فلنج | ASTM ٪ 2f ASME A٪ 2fSA 182 F 44٪ 2c F 45٪ 2c F51٪ 2c F 53٪ 2c F 55٪ 2c F 60٪ 2c F 61 |
| تخصصی شدن | طبق نقاشی |
| استاندارد | ANSI : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN{11}}, UNI,AS2129,GOST{13} DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN22633, DIN22633, DIN22634, , DIN2637, DIN2638, DIN2673 BS: BS4504، BS4504، BS1560، BS10 |
| نوع اتصال / نوع چهره فلنج | نوع حلقه مفصل، صورت مفصل دامان، صورت برجسته، صورت صاف، نر-ماده بزرگ، نر-ماده کوچک، زبان و شیار بزرگ، زبانه و شیار کوچک |
انواع فلنج های لغزنده و کاربرد آنها
دو نوع اصلی از فلنج های لغزنده وجود دارد که هر کدام برای برآوردن نیازها و کاربردهای خاص در سیستم های لوله کشی طراحی شده اند:
فلنج های استاندارد لیز
فلنج های استاندارد یا برآمده لیز بر روی سطح آب بندی دارای صورت برجسته هستند. این ویژگی یک پلت فرم برای واشر فراهم می کند و از مهر و موم قابل اعتماد بین فلنج و لوله یا اتصالات مجاور اطمینان می دهد. در نتیجه، آنها برای کاربردهای کم فشار مناسب هستند که در آن نیروهای سفت کردن پیچ می توانند به اندازه کافی واشر را فشرده کنند تا از نشتی جلوگیری شود.
فلنج های لغزنده روی مفصل لپ
فلنج های لغزنده مفصل لپ دارای یک صفحه صاف و یک فلنج پشتیبانی جداگانه هستند. فلنج تکیه گاه روی انتهای لوله لغزیده شده و با قسمت انتهایی اتصال لبه که سپس به لوله وصل می شود، تراز می شود. این طراحی امکان حرکت چرخشی را فراهم می کند و انعطاف پذیری تراز را در هنگام نصب یا نگهداری فراهم می کند. آنها اغلب در سیستم هایی استفاده می شوند که نیاز به جداسازی مکرر، انبساط حرارتی یا انقباض دارند.
استفاده از لغزش در فلنج
فلنج های Slip On معمولاً در موارد زیر استفاده می شوند:
کاربردهای کم فشار:فلنج های Slip On به طور گسترده در کاربردهای کم فشار، مانند خطوط لوله آب و گاز، که در آن فشار بیش از 300 psi نیست، استفاده می شود.
کارخانه های شیمیایی و پتروشیمی:فلنجهای Slip On در کارخانههای شیمیایی و پتروشیمی رایج هستند، جایی که سیستمها و تجهیزات لولهکشی را به هم متصل میکنند.
سیستم های HVAC:فلنج های Slip On در سیستم های HVAC (گرمایش، تهویه و تهویه مطبوع) رایج هستند، جایی که از آنها برای اتصال کانال ها و لوله کشی استفاده می شود.
تصفیه خانه های آب:فلنجهای Slip On در تصفیهخانههای آب کاربرد دارند که سیستمها و تجهیزات لولهکشی را به هم متصل میکنند.
صنایع غذایی و آشامیدنی:فلنج های Slip On در صنایع غذایی و نوشیدنی گسترده هستند، جایی که برای اتصال سیستم های لوله کشی و تجهیزات استفاده می شوند.
مزایای فلنج لغزنده
- هزینه نصب کمتر
- تراز کردن با سایر قطعات در هنگام نصب آسان تر است
- جلوگیری از نشت بهتر
- جوش داخل و خارج فلنج
- زمان کوتاه تر برای برش دقیق لوله
- از آنجایی که لوله روی فلنج می لغزد، با توپی پایینی روی فلنج کشویی سازگار است.
بسته بندی و حمل و نقل
تگ های محبوب: لغزش در فلنج، چین لغزش در فلنج تامین کنندگان
